PCIe MCIO8i CLB5.0 Test Fixture

Product Summary

PCIe MCIO8i CLB5.0 Test Fixture Sets

• PCIe MCIO8i CLB5.0 测试治具套组包含以下项目：

1. PCIe MCIO8i Test Fixture (Model Name: APT23066)
2. Allion CMTS Board (Model Name: APT21135)
3. 1×4 SMPM 线缆模块*5 (4组 for Tx / 1组 for Rx)

• 交期为下单后4-6周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于服务器、IPC、笔电、桌面计算机或具备MCIO8i接口设计的系统产品

Key Feature

• 适用于PCIe 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 内建两倍校正线

Specification

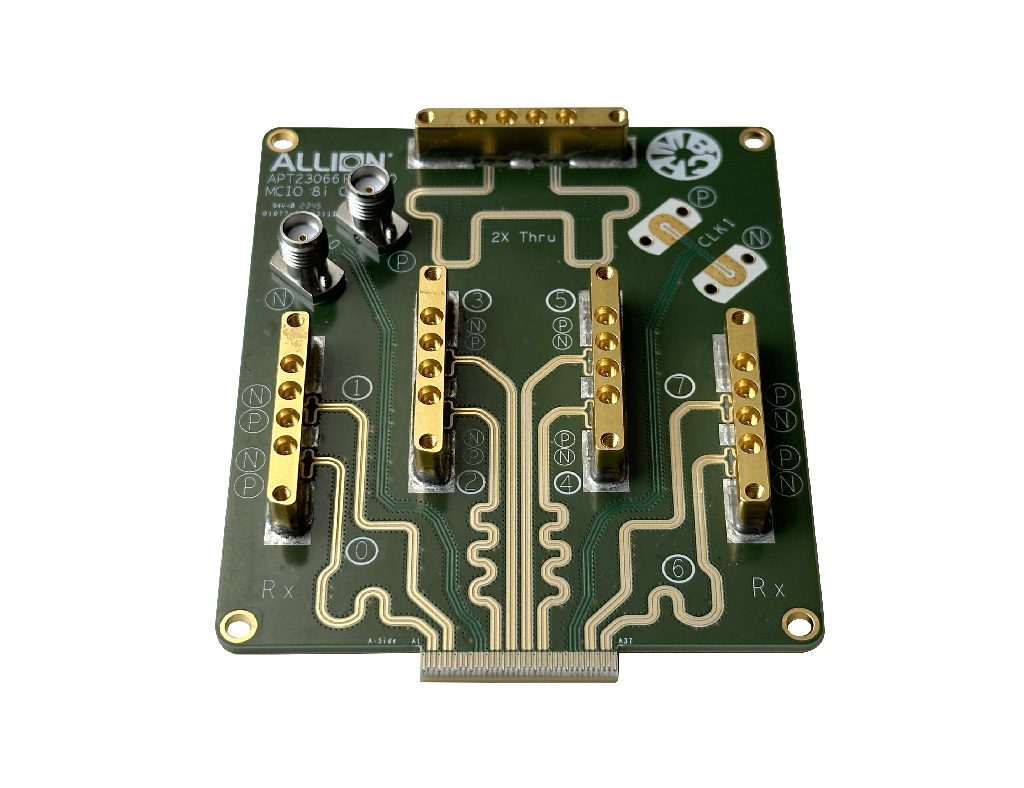

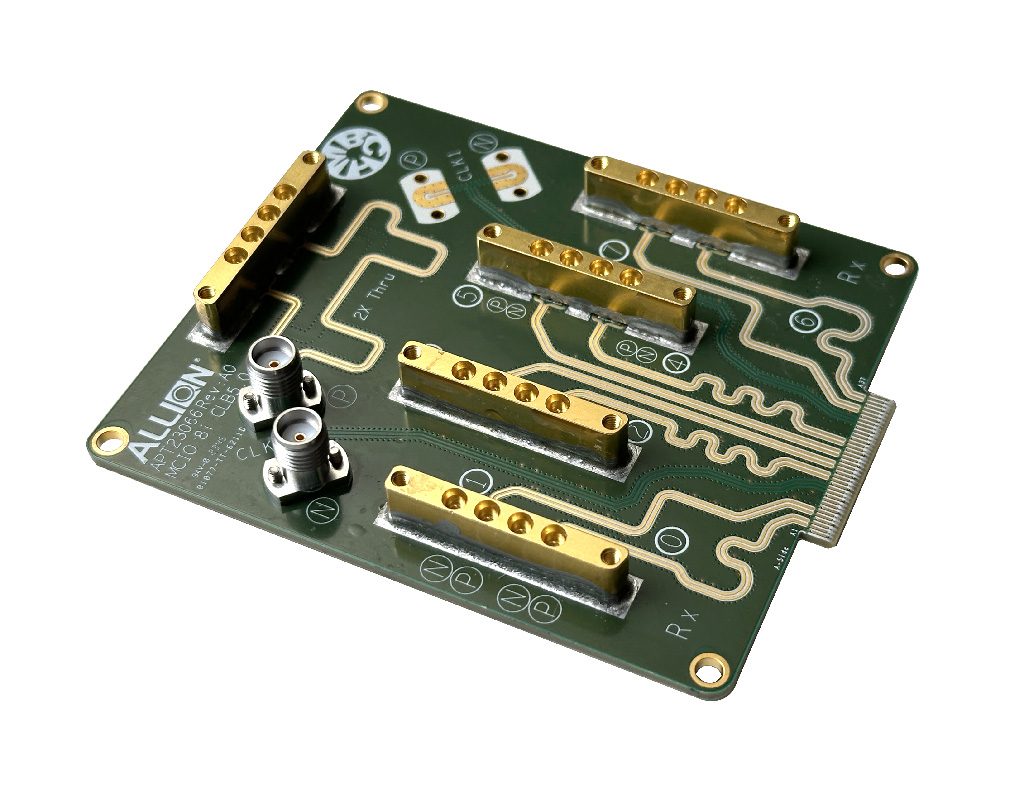

APT23066

• PCIe MCIO8i Golden Finger
• Tx/Rx Lane 0~7的四端口SMPM链接器，8个
• Reference Clock 的SMA链接器，2个
• 两倍校正线的四端口SMPM链接器，1个
• 尺寸 : 69.85mm x 84.81mm
