M.2 2230 CLB5.0 Test Fixture

Product Summary

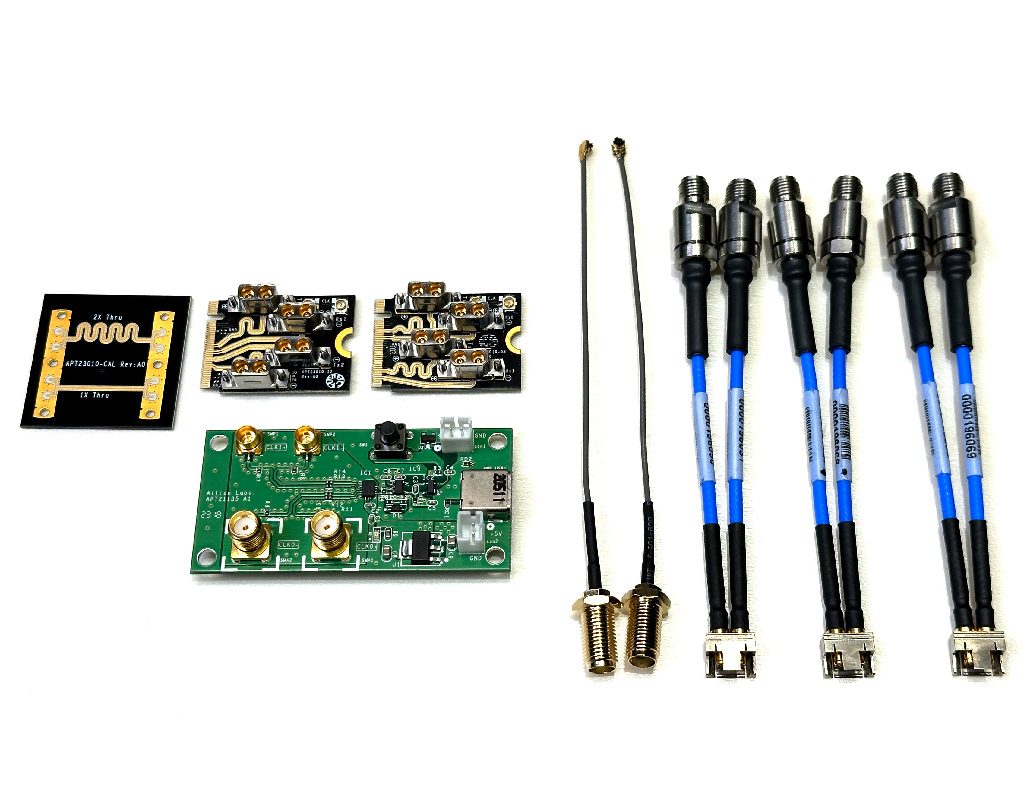

M.2 2230 CLB5.0 Test Fixture Sets

PCIe M.2 2230 CLB5.0 测试治具套组包含以下项目：

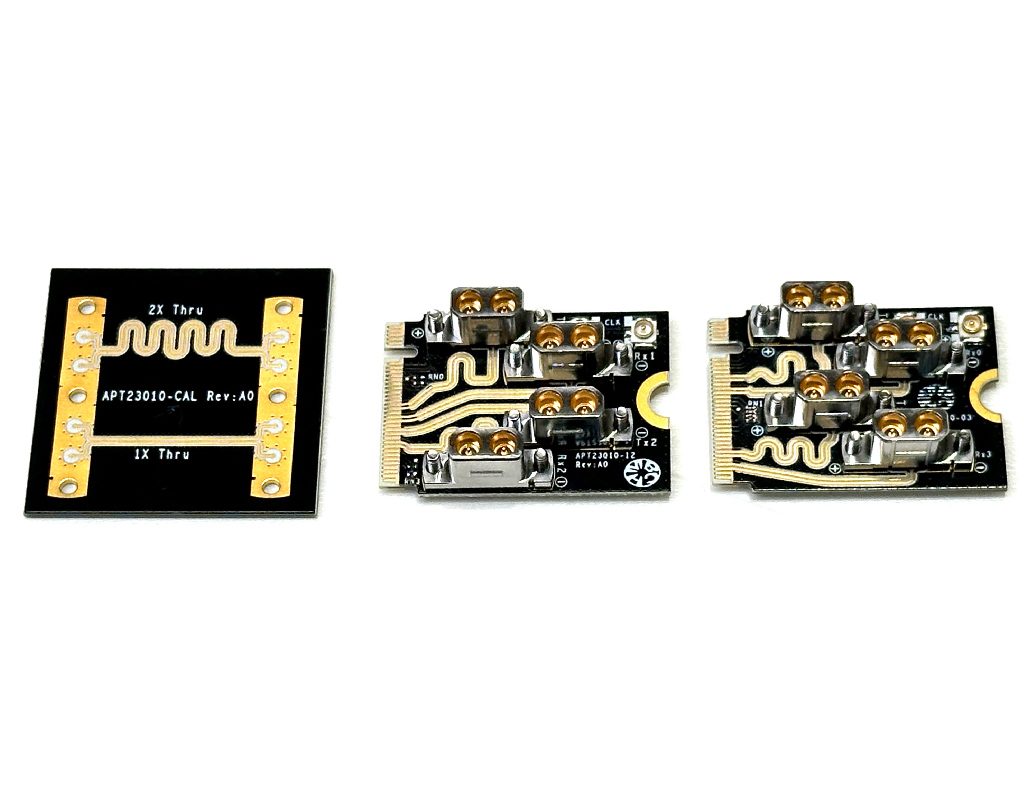

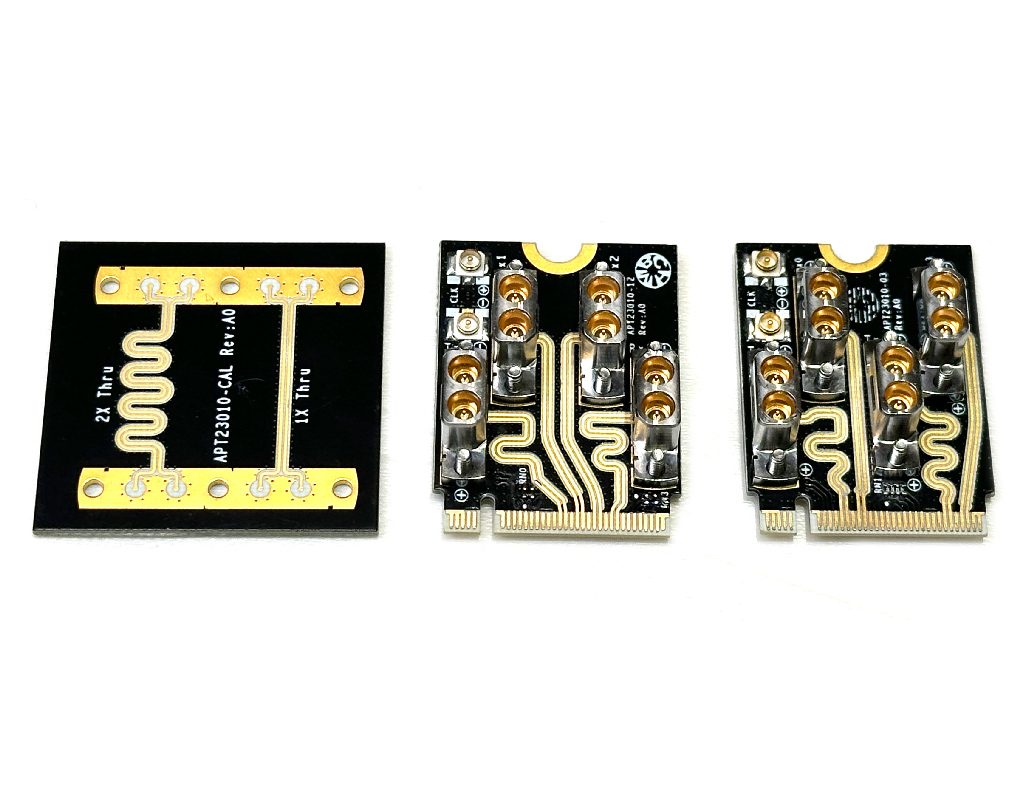

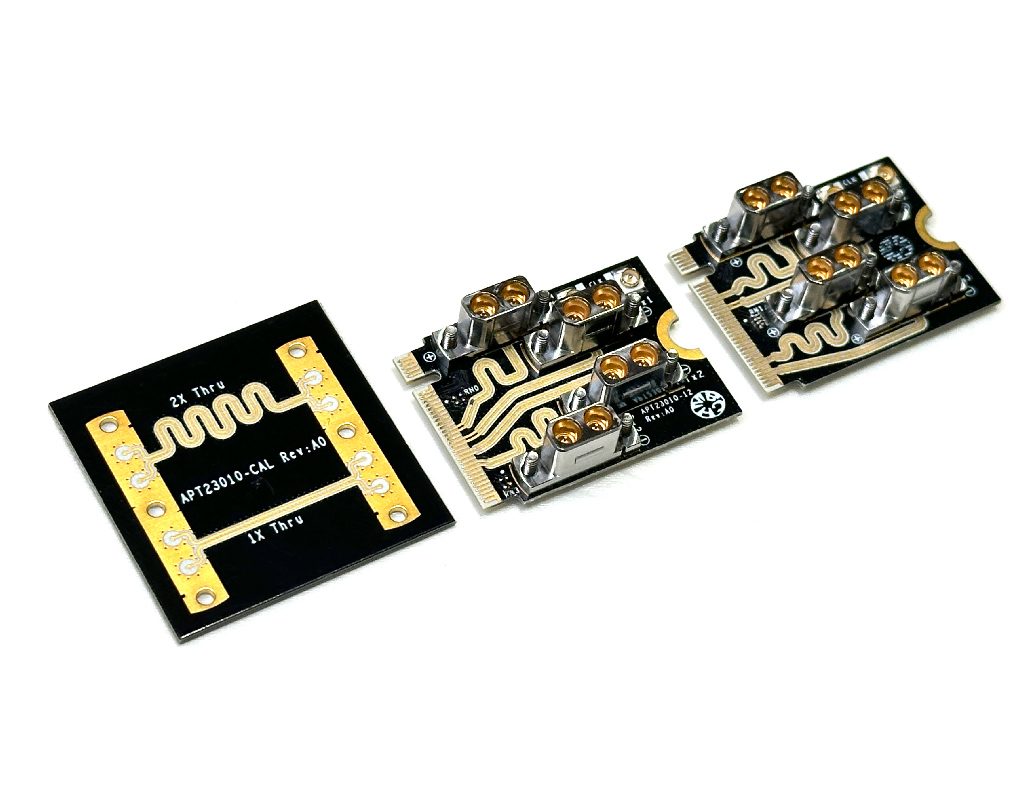

• PCIe M.2 2230 Test Fixtures (Model Name: APT23010)

1. APT23010-03 for Lane0/Lane3
2. APT23010-12 for Lane1/Lane2

• Allion CMTS Board (Model Name: APT21135)
• SMPM 1×2 Cable Module*3 (2 for Tx / 1 for Rx)
• IPEX MHF1 to SMA cable*2 (for Reference Clock)
• Calibration Board 2x & 1x Thru (不包含连接器)

交期为下单后4-6周

Application

• 适用于PCI Express Host 认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于服务器、IPC、笔电、桌面计算机或具备M.2 2230接口设计的系统产品

Key Feature

• 适用于PCIe 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 2x & 1x Thru Calibration

Specification

AP23010-03 & APT23010-12

• PCIe M.2 M-Key Golden Finger
• 双端口SMPM连接器，4个 (Lane 0/3 for APT23010-03 & Lane 1/2 for APT23010-12)
• IPEX连接器 for Reference Clock，2个
• 尺寸 : 69.85mm x 84.81mm

AP23010-CAL

• 两倍校正线的四端口SMPM连接器，1个
• 尺寸：22.00mm x 30.00 mm
