U.2/U.3 PCIe CBB5.0 Test Fixture Set

Product Summary

U.2/U.3 PCIe CBB5.0测试治具组内含SMPM线材模组，可大幅缩短测试时间。

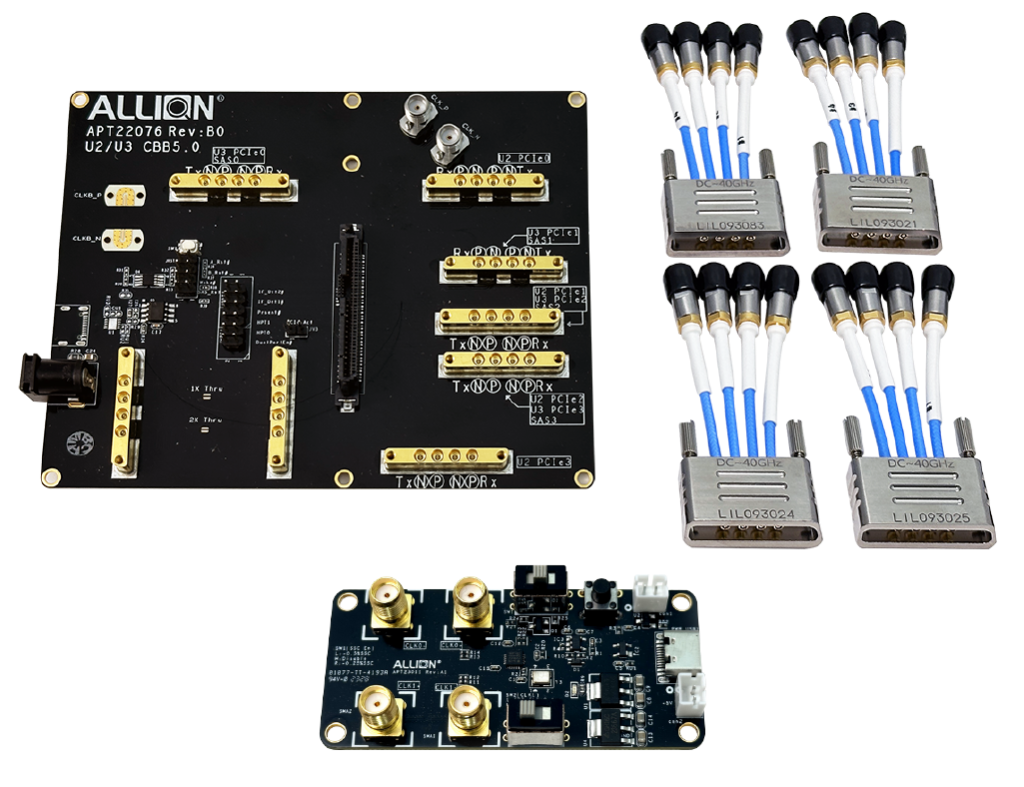

此治具组包含：

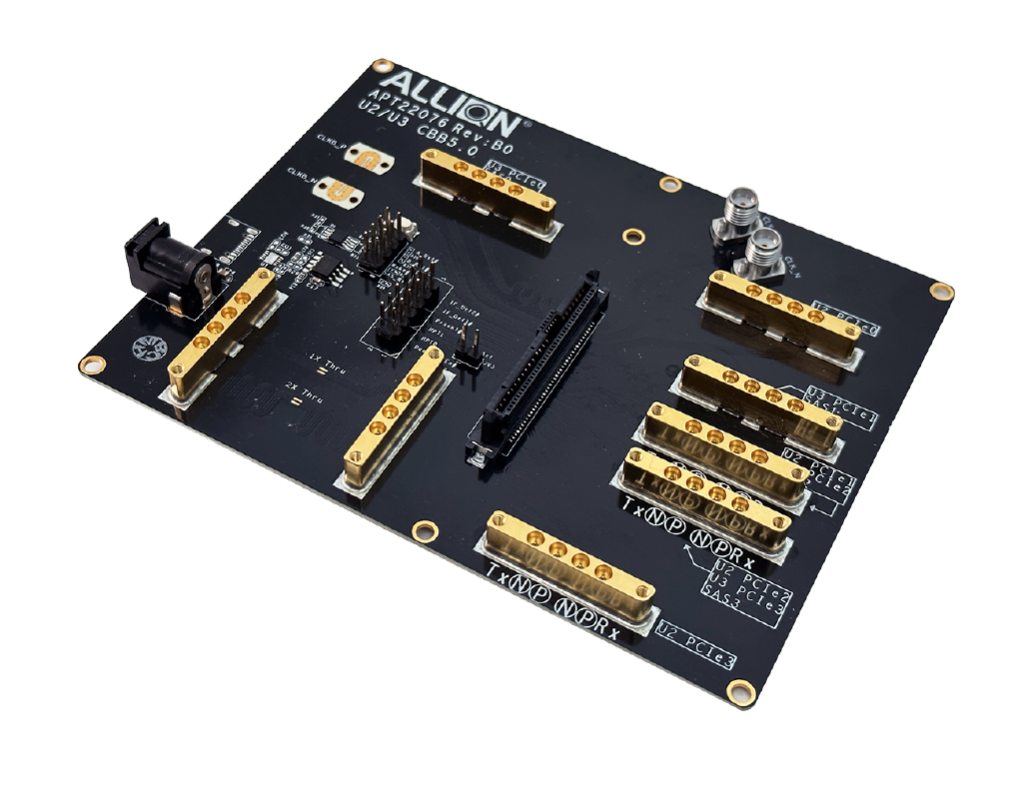

1. U.2/U.3 CBB5.0 Test Fixture (Model Name: APT22076)
2. PCIe CBB CMTS board (Model Name: APT23011)
3. Cable Module*4

交期为下单后2-4周

Application

• 适用于PCI Express Device 认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于SAS Device 认证测试 for Tx/Rx (SAS1-SAS4)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于SAS 电气讯号质量验证 for Tx/Rx  (SAS1-SAS4)
• 适用于使用U.2/U.3接口的企业/数据中心储存产品

Key Feature

• 适用于PCIe U.2/U.3 认证电气测试 for Tx/Rx

• 强化SMPM连接器结构，以及具弹性的线缆配件

• SMPM连接器和线缆配件，可支持至40GHz

• 两倍校正板内建设计

Specification

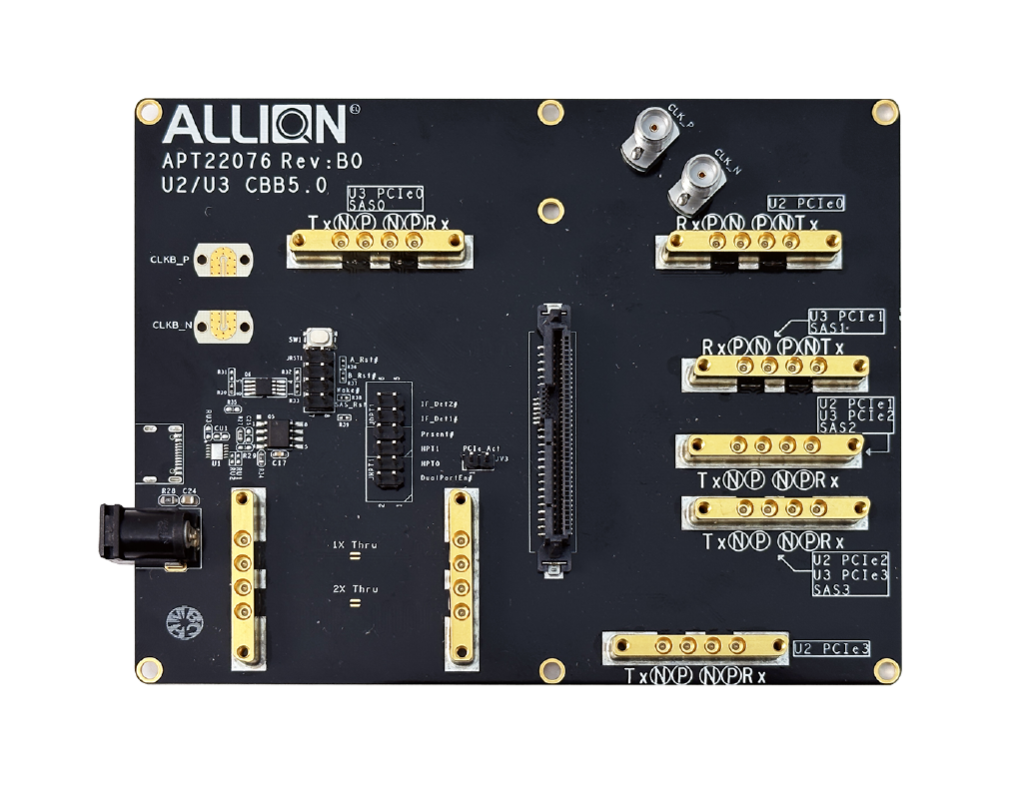

• PCIe U.2/U.3 Vertical Receptacle Connector
• 六颗SMPM Connector用于U.2、U.3 以及 SAS4 PCIe Lane0/1/2/3
• 两颗SMPM Connector用于2X Thru Calibration
• 两颗SMA Connector用于Reference Clock
• 尺寸: 100mm x 70mm
• 模组化的线缆使用SK Receptacle及四颗SMPM，长度为6英寸
