CEM PCIe CBB5.0 Test Fixture

Product Summary

CEM PCIe CBB5.0 测试治具组内含SMPM线材模组，可大幅缩短测试时间。

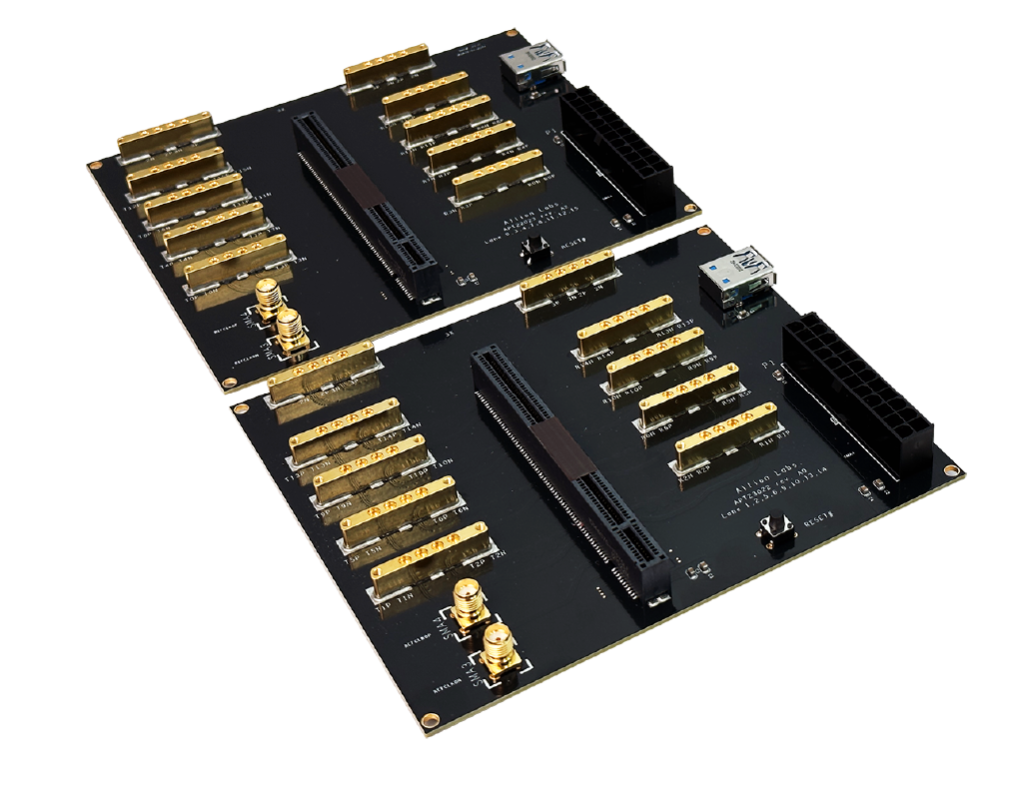

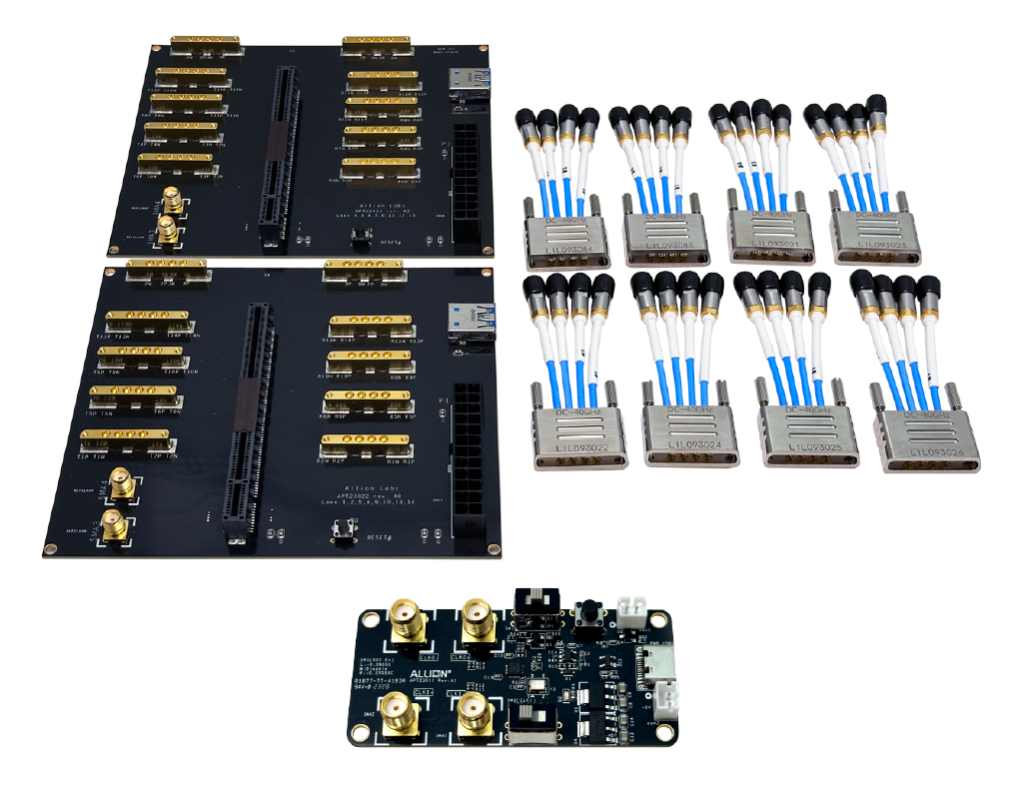

此治具组包含：

1. CEM CBB5.0 x1 (Model Name: APT22023)
2. CEM CBB5.0 x1 (Model Name: APT23022)
3. PCIe CBB CMTS board (Model Name: APT23011)
4. Cable Module*8

交期为收到订单后2-4周

※ 本治具改版中，预定于2025年Q1开始贩卖。

Application

• 适用于PCI Express AIC(Add-In-Card)/Device认证测试 for Tx/Rx (Gen1-Gen5)
• 适用于PCI Express 电气讯号质量验证 for Tx/Rx (Gen1-Gen5)
• 适用于设备或使用PCIe standard(CEM) 接口的硬盘与储存装置产品

Key Feature

• 适用于PCIe CEM 认证电气测试 for Tx/Rx
• 强化SMPM连接器结构，以及具弹性的线缆配件
• SMPM连接器和线缆配件，可支持至40GHz
• 两倍校正板内建设计

Specification

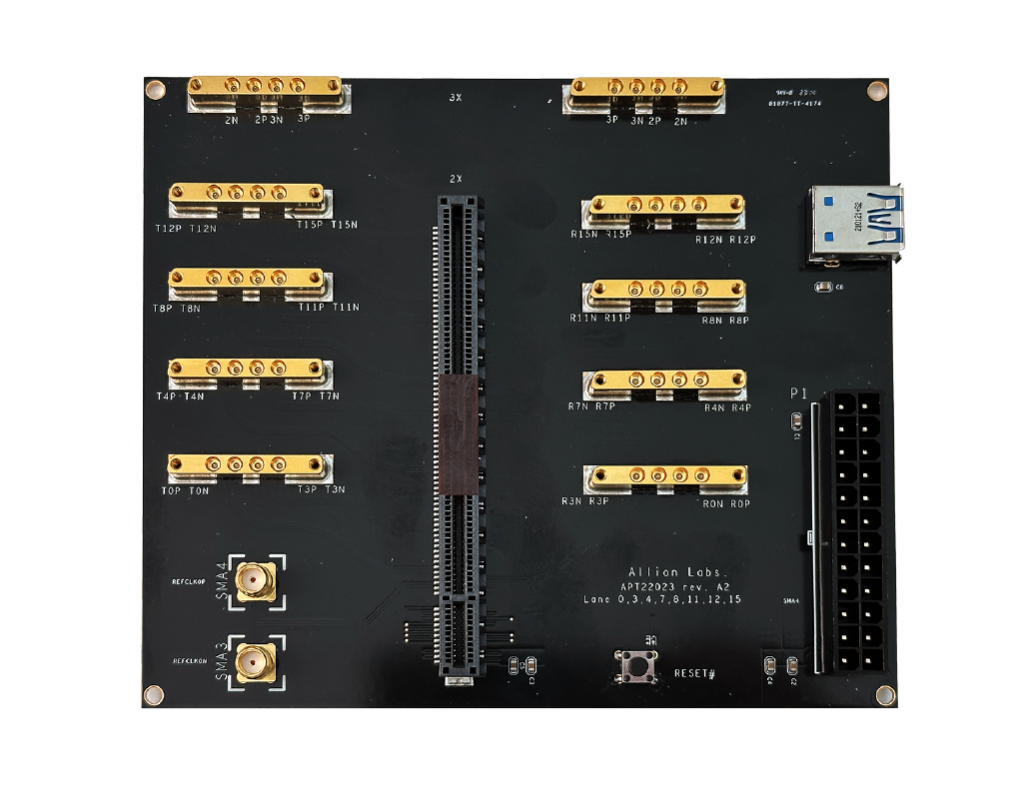

• PCIe Receptacle connector
• 8颗SMPM Connector用于Lane 0/3/4/7/8/11/12/15
• 2颗DIP SMA Connector用于Reference Clock
• 2颗SMPM Connector 用于两倍校正线
• 尺寸 : 142.20mm x 120.90mm
• 模组化的线缆使用SK Receptacle及八颗SMPM，长度为3英寸

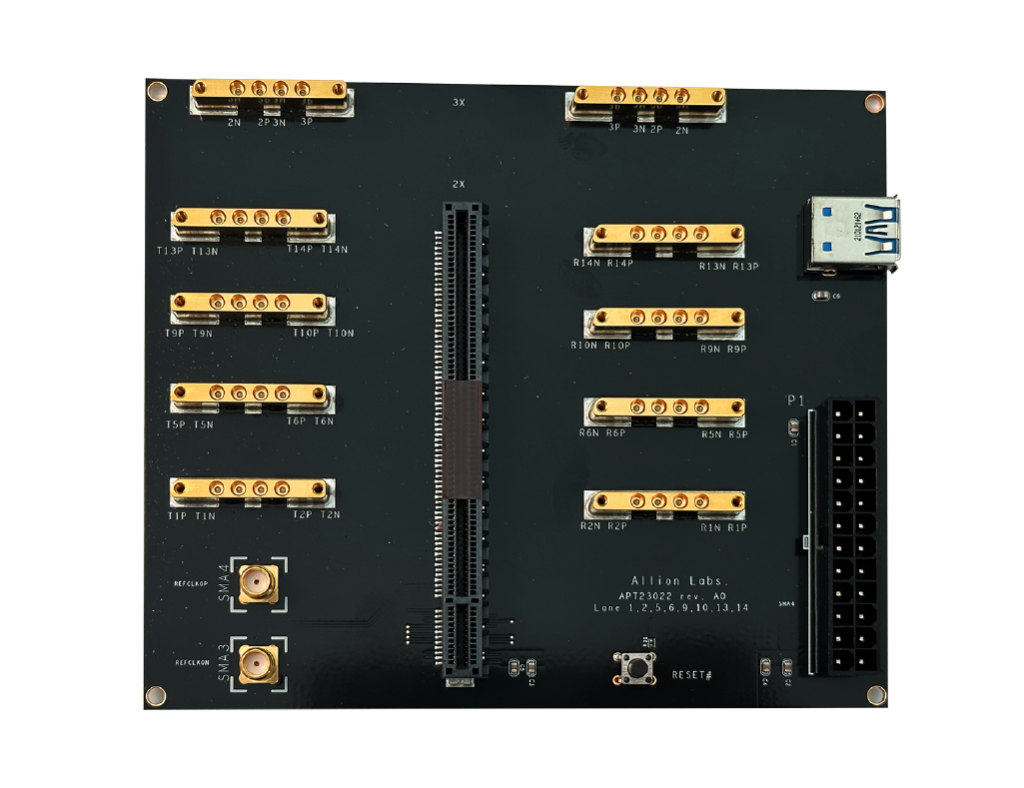

APT22032

• PCIe Receptacle connector
• 八颗SMPM Connector用于Lane 1/2/5/6/9/10/13/14
• 两颗DIP SMA Connector用于Reference Clock
• 两颗SMPM Connector用于两倍校正线
• 尺寸 : 142.20mm x 120.90mm
• 模块化的线缆使用SK Receptacle及八颗SMPM，长度为3英寸
