C to DP/mDP Cable Test Fixture

治具编号：ADT23095

产品介绍

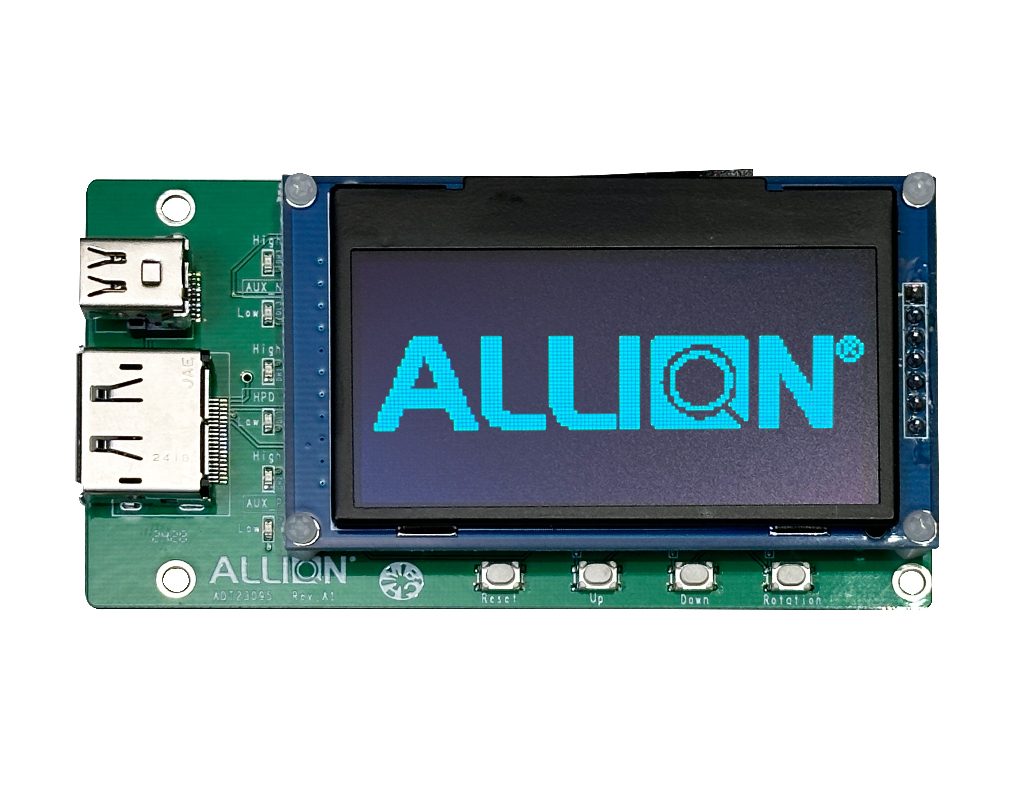

由百佳泰设计的C to DP/mDP线缆测试治具 (ADT23095)，可用于C to DP/mDP线缆的认证测试

应用范围

  • 此测试治具可用于VESA USB-C to DP线材的认证测试
  • VESA认证测试项目如下：
  1. 10.6.1 DP连接器连接至DP Sink
  2. 10.6.2 DP连接器连接至DP Source

主要特性

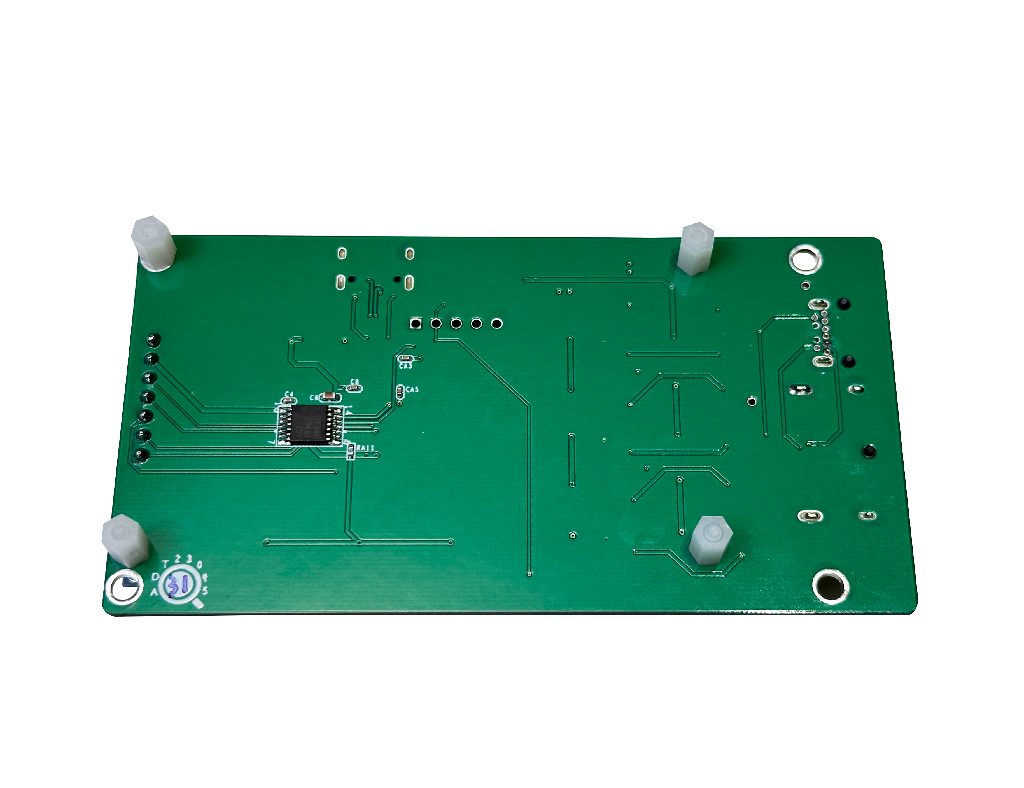

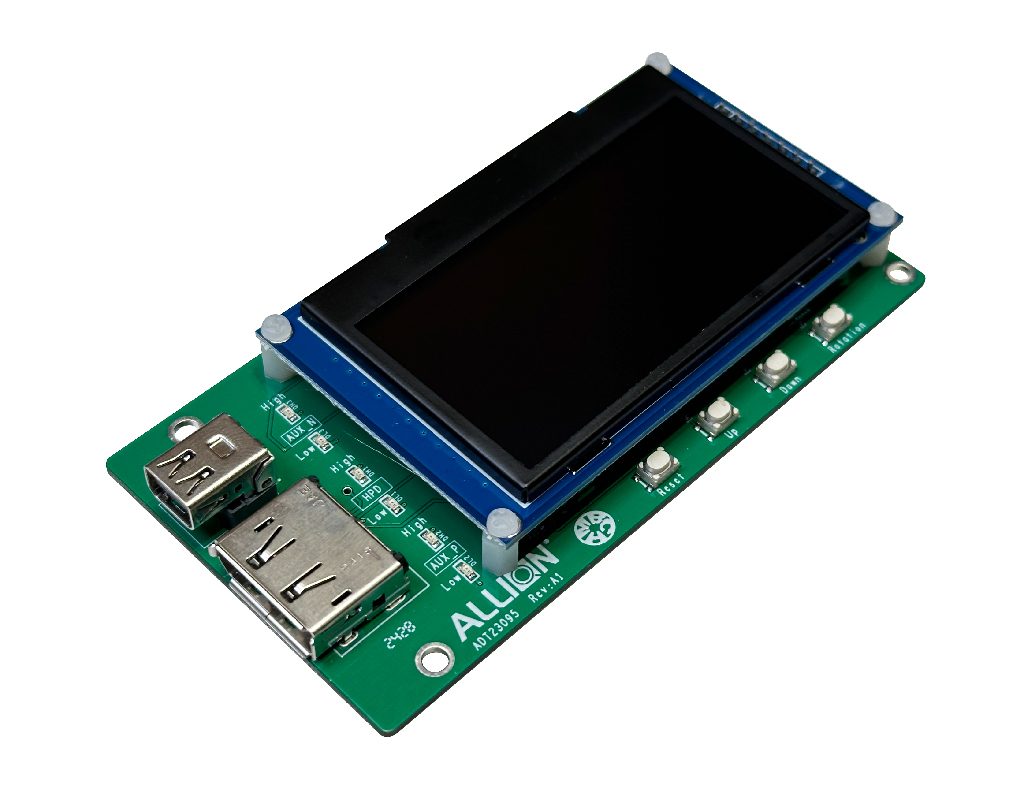

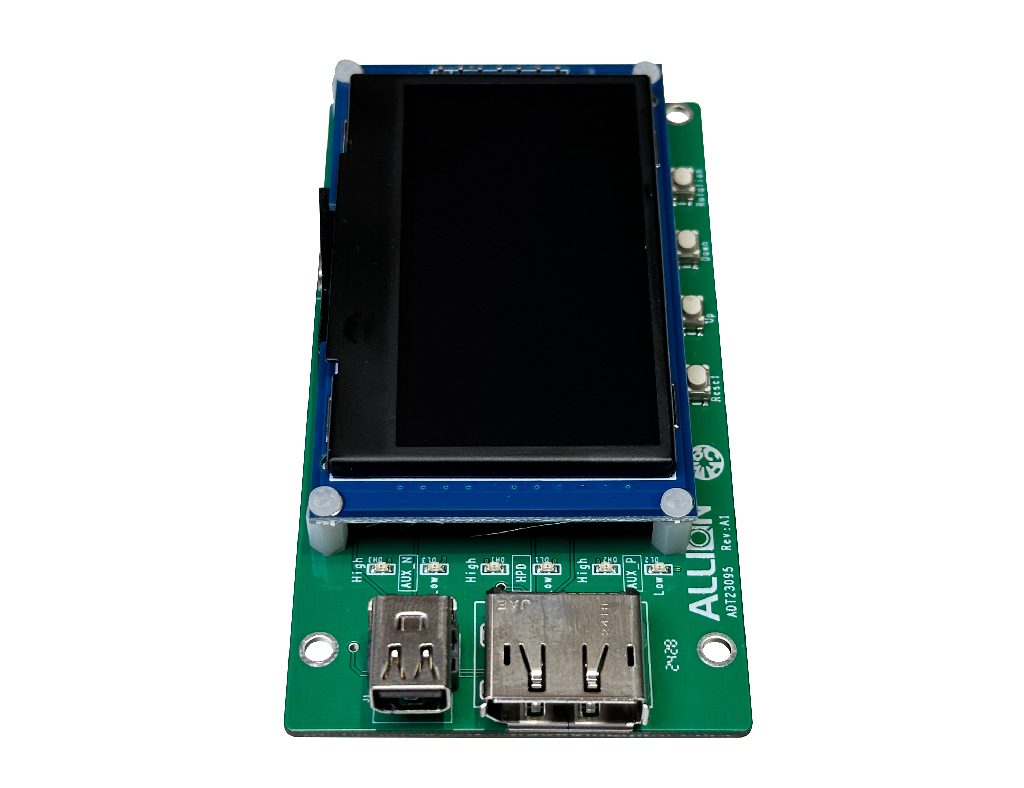

  • 此测试治具附有DP及mDP连接器
  • 可将AUX信道和HPD的直流电压终端设置为3V或接地

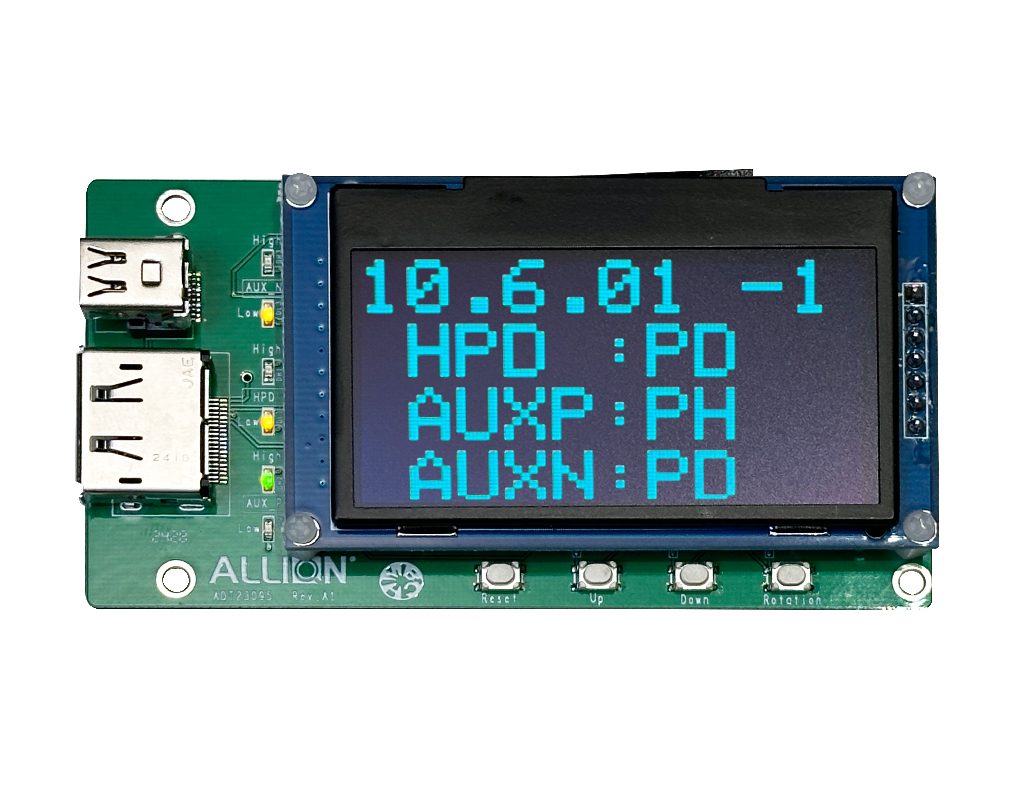

  • 具备OLED和LED显示测试状态
  • 可选择以下多种测试方式：
  1. 实体按钮

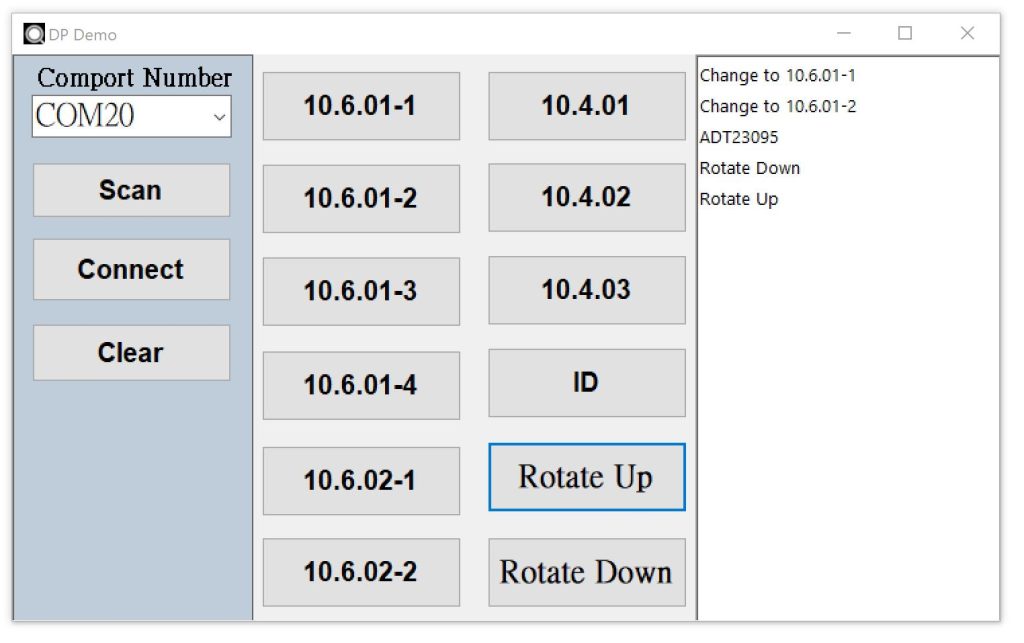

  2. 软件app控制

产品规格

ADT23095

  • USB C连接器 (用于电源供应)
  • DP连接器 (用于AUX/HPD test)
  • mDP连接器 (用于AUX/HPD test)
  • 尺寸：35.26mm x 19.68mm
