Slimline SAS 8i SI Test Fixture Board, 85ohm, SMA 2.92mm conn

治具编号：8654-8i-HMSITFB

产品介绍

SlimSAS 8i MCB Test Fixture

交期为下单后4-6周

应用范围

  1. SAS4
  2. SAS3

主要特性

  1. 符合 SFF-8654 标准
  2. 具备向下兼容性，可支持 12Gb/s、6Gb/s SAS以及 16Gb/s PCIe

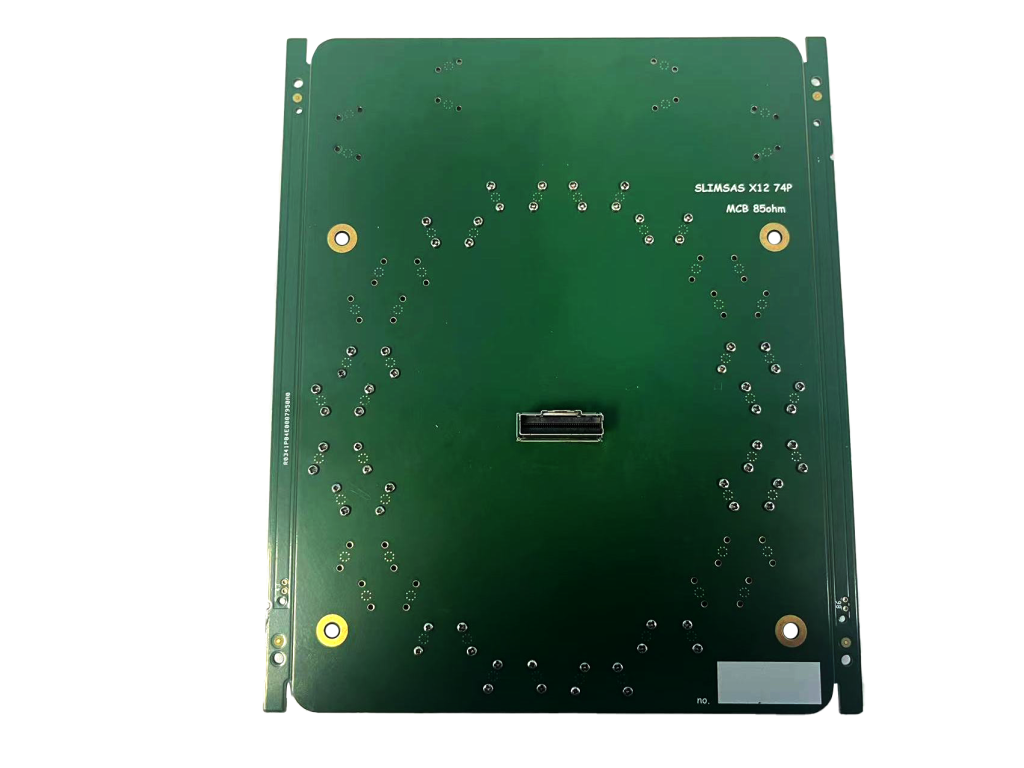

  3. SAS连接器位于RF连接器的另一侧

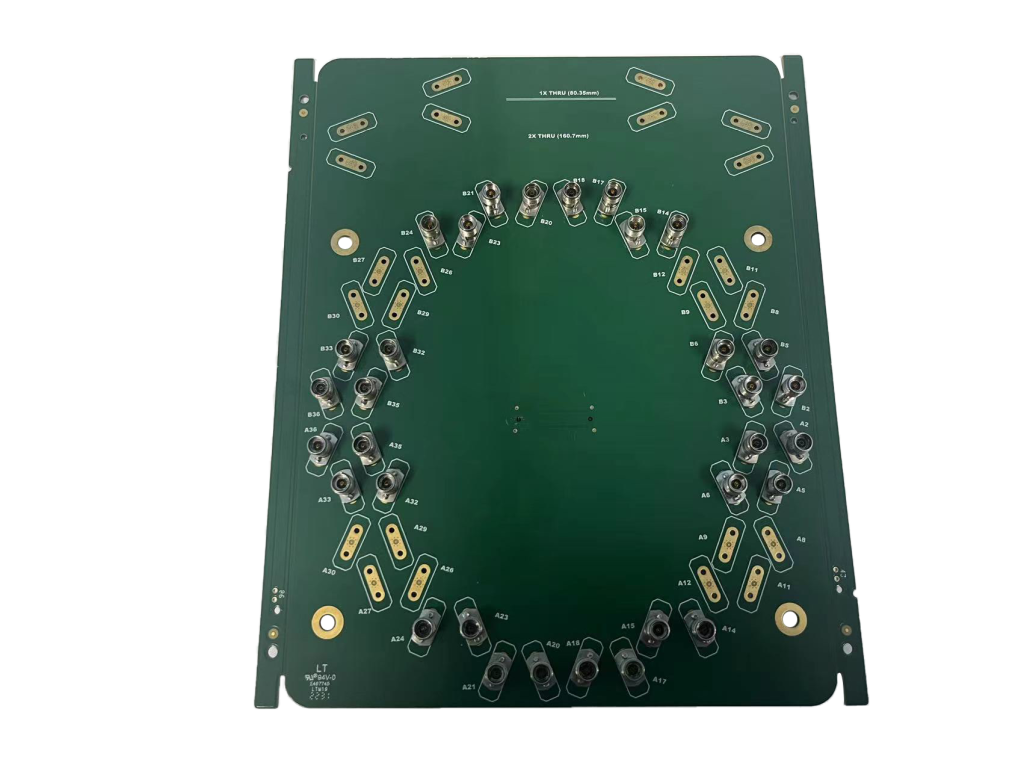

  4. RF 连接器：2.92mm K-Type
  5. De-embedding Line designed on board

产品规格

  1. 符合 SFF-8654 标准
  2. 连接器：垂直
  3. 传输速度最高可达22.5Gbps
  4. RF连接器：2.92mm K-Type, 50 ohm
  5. Connector Input/Output Layout TX0 ~ TX7, RX0 ~ RX7
  6. De-embedding Line: 2X Thru x1, 1X Thru x1. Designed on board.

如有其他任何疑问或需求，欢迎随时联系我们：cn_service@allion.com.cn
