让质量检测更轻松：机车仪表板测试平台解决方案

迈向数字化及智慧化的机车仪表板

机车仪表是机车的重要组件之一，用来显示骑乘者需要知道的关于时速、转速、油量、水温、时间等车辆相关的讯息。随着科技的发展和市场的需求，现代机车仪表的趋势朝向数字化、智能化、多功能化和互联网化方向发展，除了普遍拥有多种功能，包括时度、转速、油量、水温、里程数、时间、气压等数据，同时还配备了警示灯、胎压监测、导航等进阶功能。未来的机车仪表板将更加注重人性化、交互性和安全性，有可能会采用更加先进的技术，例如头盔显示器、智能助理等，为骑乘者带来更便捷、更智能的体验。

随着机车仪表的数字化和智能化发展，仪表的复杂度和功能性大幅提升，而测试的重要性也因此更加彰显。有鉴于数字化和智慧化的仪表具有较高的软硬件整合度，需要通过多项测试确保其性能和稳定性。例如，测试需确保仪表能够正确显示各种车辆数据，并且在不同环境、不同负载以及长时间使用的条件下仍能正常运行等。通过测试不仅可确保机车仪表的稳定性和可靠性，保护消费者的安全和权益，同时有助于提升产品的质量和用户体验，长期来看，对于公司品牌形象和信誉也有着无形的加分效果。

传统人力测试的先天限制及诸多挑战

然而，传统的人为测试仍然存在着一些潜在问题。首先，受到人为测试的工作时间的受限，因此在有限的时间内需要尽可能地进行测试各种情况下的测试，这可能会导致环境设备的使用率不高，效率低下。另一方面，测试人员水平、经验和技能都不尽相同，也让测试质量可能存在着不一致的情况。再者，人为测试可能无法准确地重现问题，进而影响问题的分析和处理的速度。

传统人力在生理上亦有其先天无法克服的局限性，随着测试时间的拉长，人势必会面临存在感官疲劳和注意力集中度下降等状况产生，而一旦有这些微闪失，就有可能导致测试人员在测试过程中出现漏洞或失误。此外，倘若要进行一瞬间的讯息捕捉，人类的反应速度和记忆力也有限，只要有部分的重要讯息因为瞬间的错过而无法被发现，其测试的有效性和结果就有可能大大完美不同。

机车仪表板测试平台解决方案

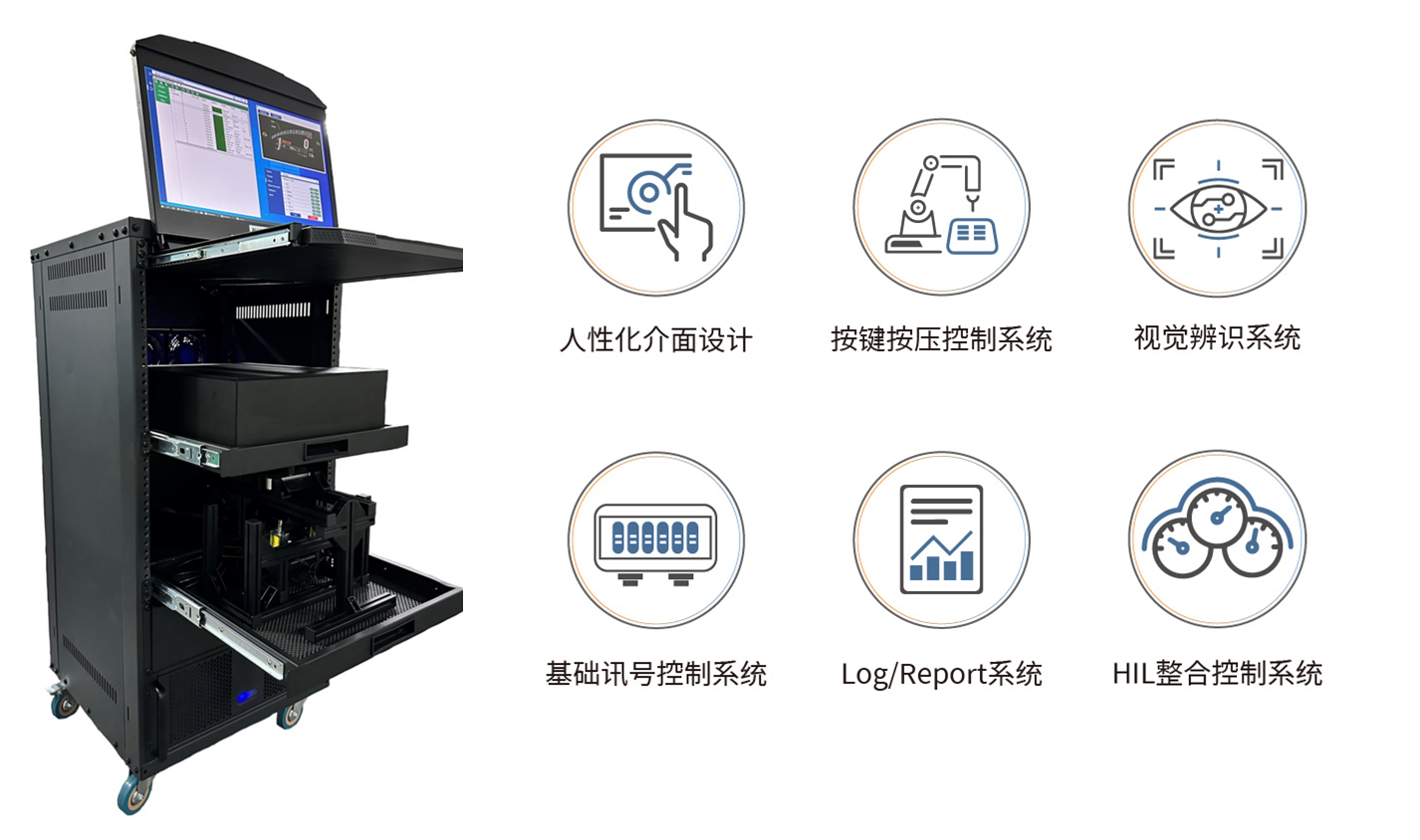

为了解决这些问题，百佳泰开发团队研发了机车仪表板测试平台。机车仪表板测试平台可以24小时不间断的执行测试，进而提高测试效率与测试设备的使用率，并且能有效地降低人工测试所需的时间和成本。与此同时，自动化测试可以获得较高的重复性和一致性，因此可以进一步提升测试质量和测试的可靠度。更重要的是，透过Log/Report系统还可以方便地重现问题，从而让开发团队能够更快速地解决问题，进而提高产品的质量和效能。

人性化接口设计，撰写脚本免程序撰写

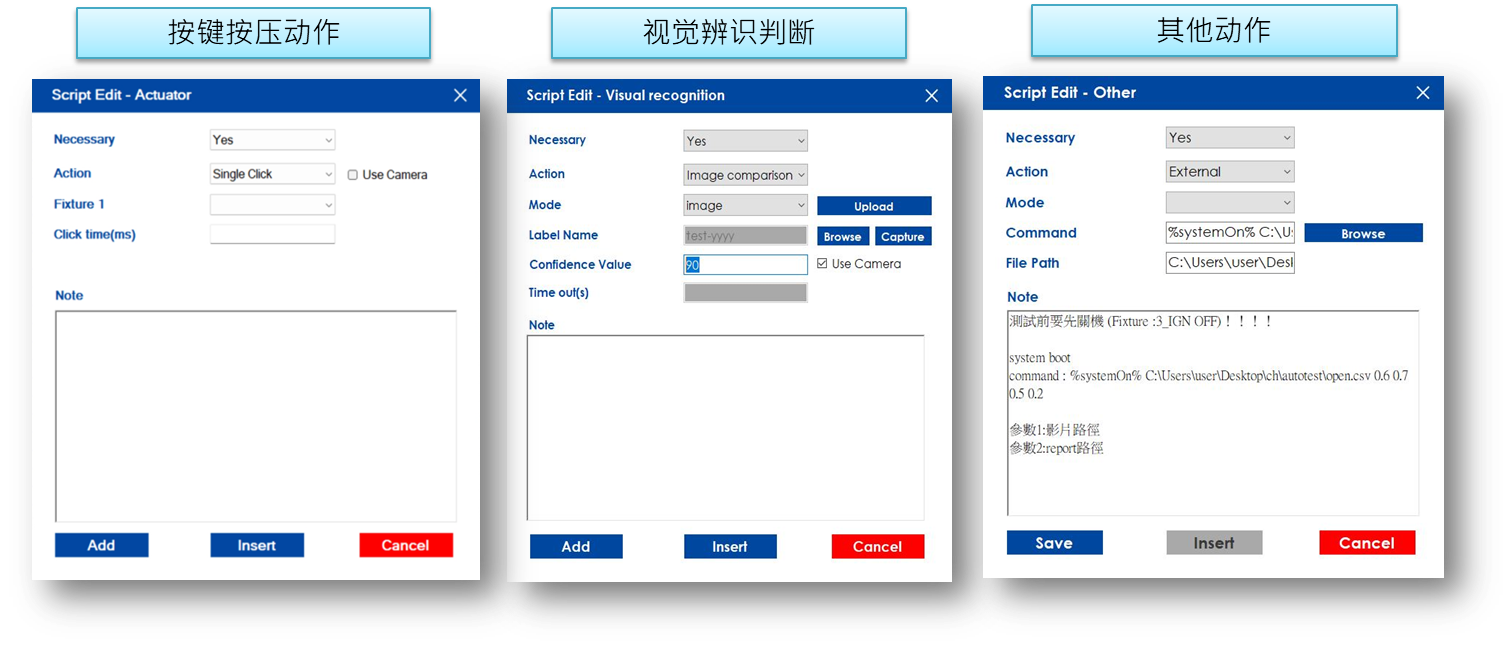

简单易懂的直觉式操作接口，方便测试人员理解及上手。将测试的执行动作模块化，让用户不需额外撰写程序，只要针对视觉辨识、按键按压动作及其他动作进行相关设定，即可快速组合出所需要的测试场景。

视觉辨识系统

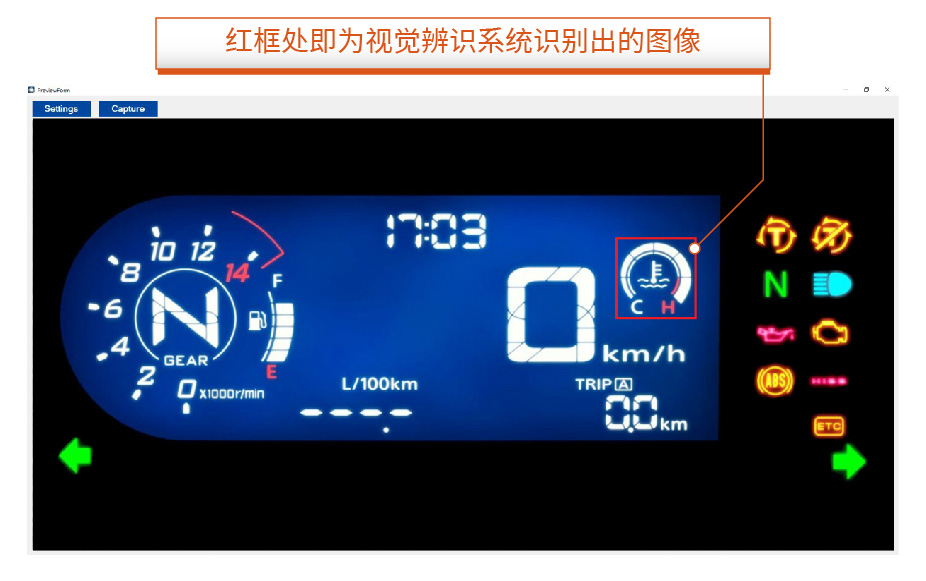

智能摄影机搭配视觉辨识算法，可高度仿真人眼功能，将实时画面传送至软件平台，同时比对平台内建的图像数据库，自动进行图像、文字或是灯号的辨识、比对与结果判定。

基础讯号控制系统

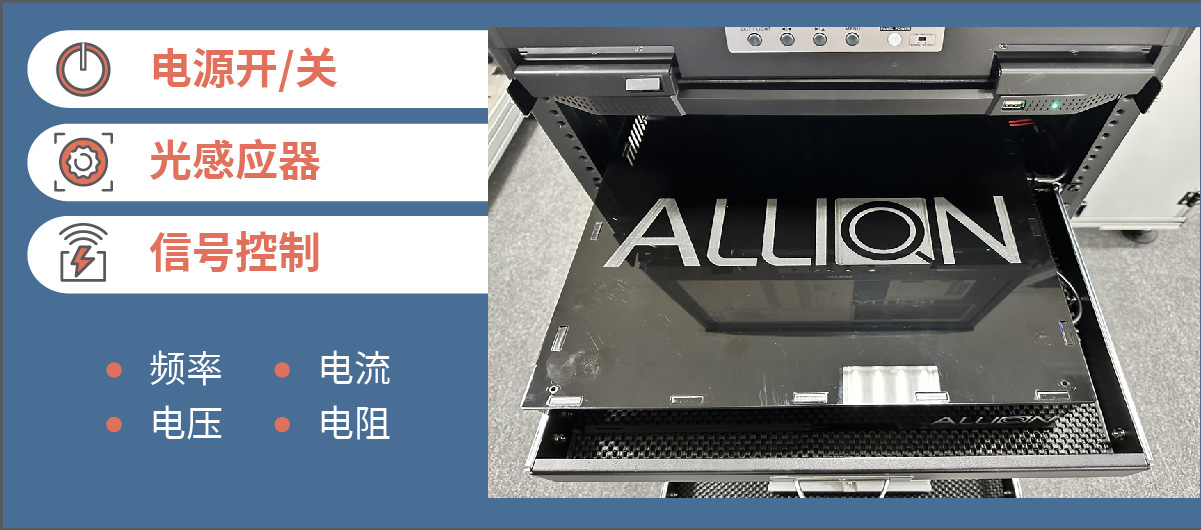

整合仪表的供电、光传感器及推拉式电磁铁开关控制。可以控制仪表的电源开关、熄火模拟、光传感器作动及推拉式电磁铁左右按钮控制。

按键按压控制系统

可程控的按压治具用以按压仪表板的实体按键，可仿真人手来执行各种使用者操作行为，并依据测试需求来调整按压的按键数量与编排特定的测试场景。

Log／Report系统

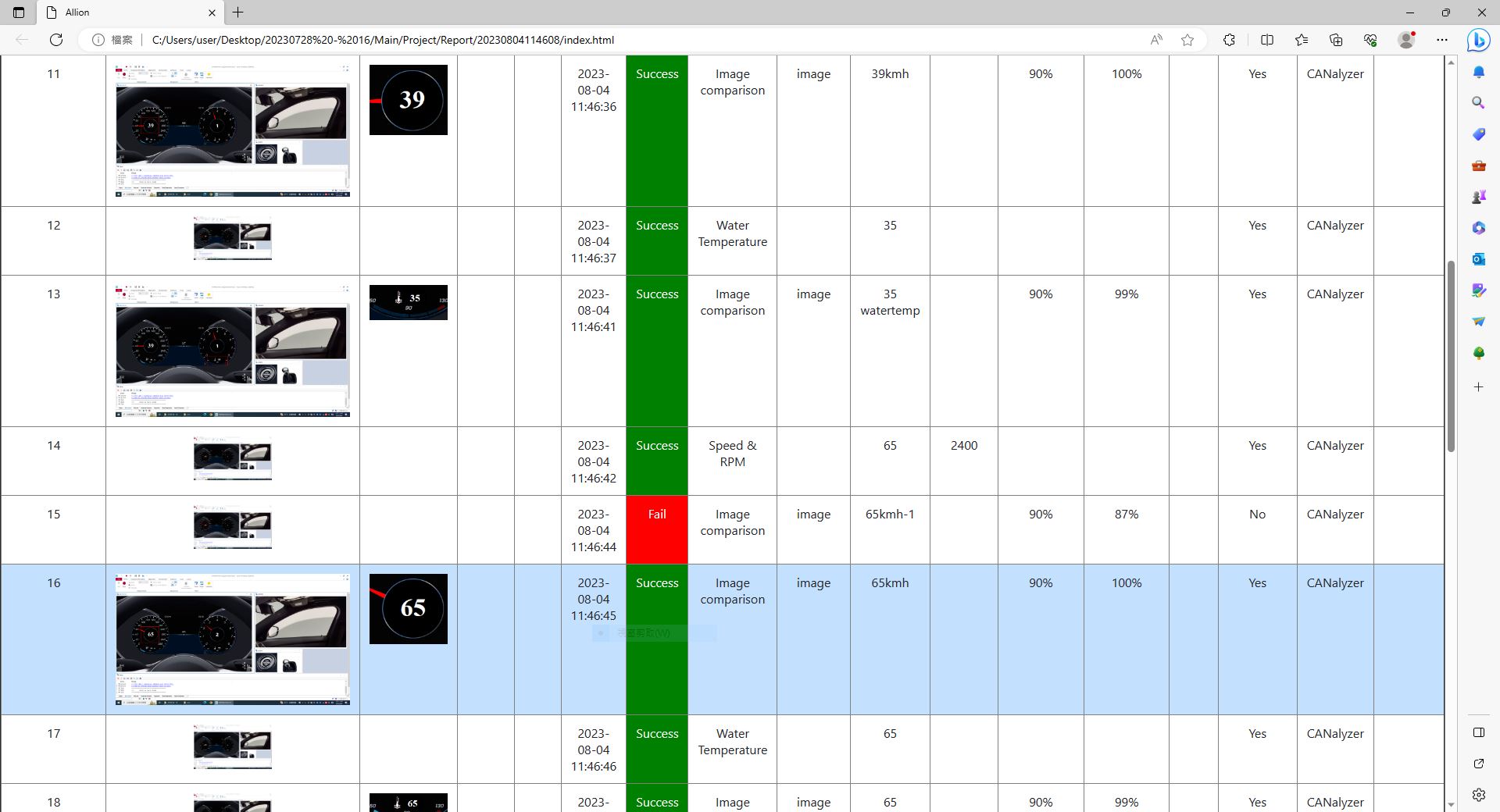

于测试期间内所执行的逐一步骤都将完整记录于Log/Report系统。并可随时调阅测试结果，重现测试当下场景，成为测试人员在进行资料分析与后续除错的重要参考依据。

HIL整合测试系统

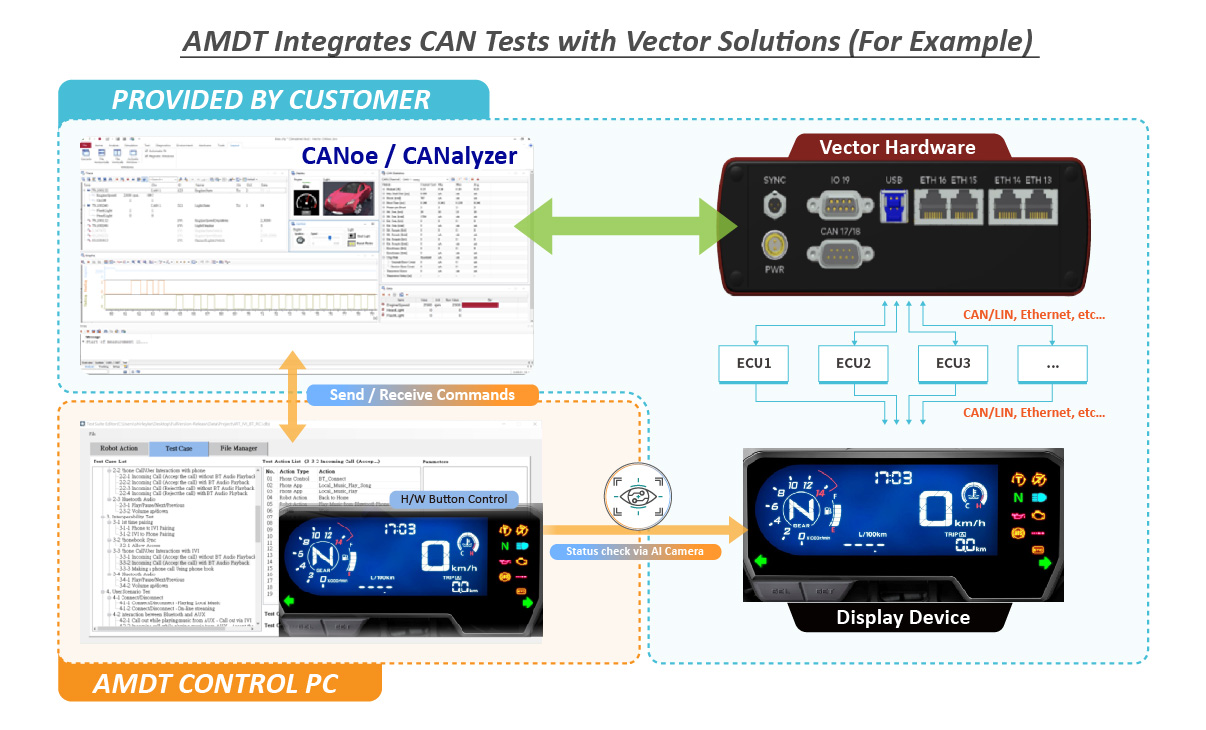

HIL (Hardware-in-the-loop)硬件在环仿真测试在机车仪表测试中扮演着相当重要的角色，透过模拟的方式从ECU控制器传送讯号至机车仪表，藉此来验证机车仪表的功能，例如时速、转速、油量、灯号等显示讯息的正确性；也可以整合模拟ISO26262所要求的Fault Injection测试，让开发人员测试系统对故障的反应和回复的能力，确保系统在正常操作和故障下都能够保持功能安全性。百佳泰能够客制化整合您目前所使用的HIL测试系统，例如Vector, NI, TI等等；也可以透过电压、电阻、电流、频率和CAN Bus来仿真相对应的讯号，来实现HIL的测试手法。

透过百佳泰的HIL整合测试系统，您可以大幅提升自动化测试的程度，减少人力的介入。

音频分析系统

音频分析系统具备多项功能，可将聆听到的语音转换为文字，辨识声音是否存在并判断音量变化。百佳泰研发的音频识别算法更能在长时间的播放测试中，持续不断地对接收到的音讯波形进行自动化判断和相应分析，检测歌曲播放期间是否出现爆裂声或断断续续等异常情况。

监控与辅助功能

为了提升测试过程中的监控能力，智能平台进一步整合了以下除错辅助功能，以提供更加齐全的支持：

整合Bluetooth Sniffer，全程监控蓝牙封包。
支持侧录功能，透过影像回放找出Bug原因。除错不再有死角。
USB Switch Port控制USB Port开关，实现USB模拟插拔自动化。
IP Power控制电源开关，ON/OFF自动切换。

HIL整合测试系统

百佳泰车机智慧检测手臂平台提供符合车用功能安全ISO 26262所要求的HIL (Hardware in the loop)硬件在环仿真测试系统，能进行真实情境的模拟验证，完整呈现实际道路驾驶可能面临的各种使用情境。智能检测平台支持多种讯号输入的控制，包含CAN Bus、数字讯号、模拟讯号等。不仅能满足前装和后装市场对产品验证的需求，通过HIL测试，能进行更全面的功能测试、性能测试和安全性测试，以确保车机产品的质量和可靠性。
