在上一篇系列文章中，我们简单介绍了《TR-398室内Wi-Fi性能测试标准》（以下简称“TR-398标准”）背景资讯以及这项测试标准推出的重要意义，亦从TR-398标准影响范围出发，再深入简出地介绍环境架设及要求设定等。在本篇文章中，我们将会最后延续上一篇文章，为您讲解说明TR-398标准内的测试项目（吞吐量）
模块2：吞吐量（带宽）；Bandwidth

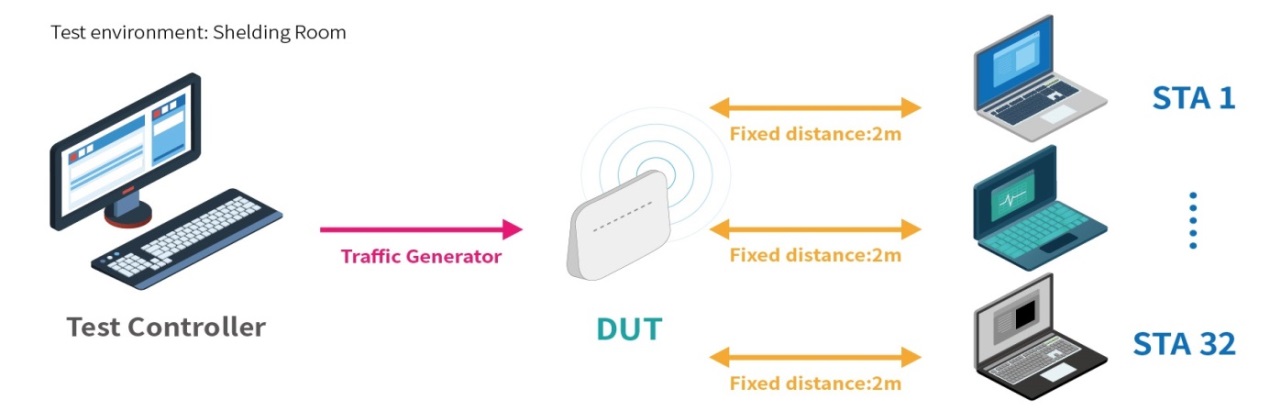

2-1.多用户联机测试（Maximum Connection Test）: 必测项目
旨在验证当有32台装置同时连接到无线路由器时，依然能够确保不断线，且丢包率达到最低。
测试标准：
- 对于每个测试配置，每个系统的分组错误率（PER）应小于1％。
- 对于每个测试配置，所有连接的系统的总吞吐量应符合：
- 对于32个连接的系统（11n），下行链路和上行链路总和吞吐量应不小于64 Mbps * 99％。
- 对于32个连接的系统（11ac），下行链路和上行链路总和吞吐量应不小于256 Mbps * 99％。

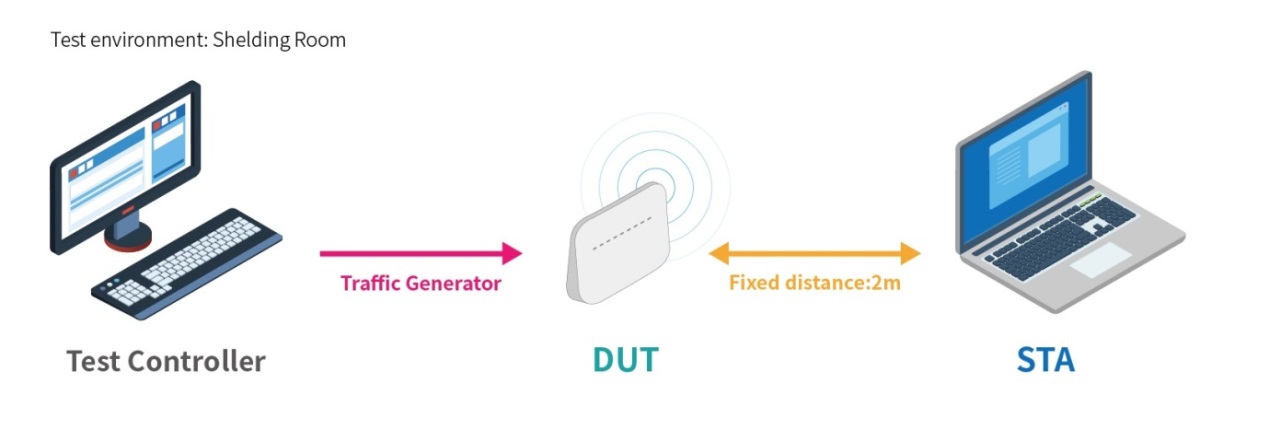

2-2. 极限性能测试（Maximum Throughput Test）: 必测项目
旨在短距离内进行测量，找出待测物的极限性能，这是衡量设备传输数据能力的指针。
测试标准：
根据测试中使用的GI，测量的平均吞吐量应满足下表的性能要求。
| Wi-Fi Configuration (DUT) | Wi-Fi Configuration
(Peer STA) |
Bandwidth(MHz) | Downlink throughput requirement (Mbps) GI=400ns | Uplink throughput requirement (Mbps) GI=400ns | Downlink throughput requirement (Mbps) GI=800ns | Uplink throughput requirement (Mbps) GI=400ns |
| 802.11n(Nss=2) | 802.11n(Nss=2) | 20 | 100 | 100 | 90 | 90 |
| 802.11ac(Nss=2) | 802.11ac(Nss=2) | 80 | 560 | 560 | 504 | 504 |

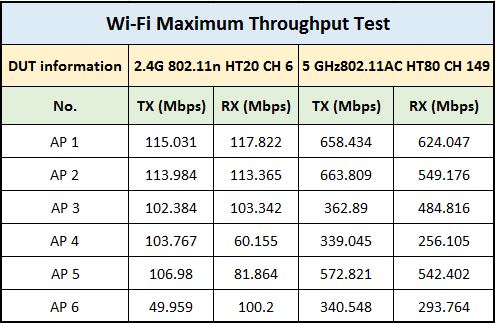

测试用例：
针对不同的路由器执行极限性能测试，可以比较出各家产品在相同条件下有明显的差异。

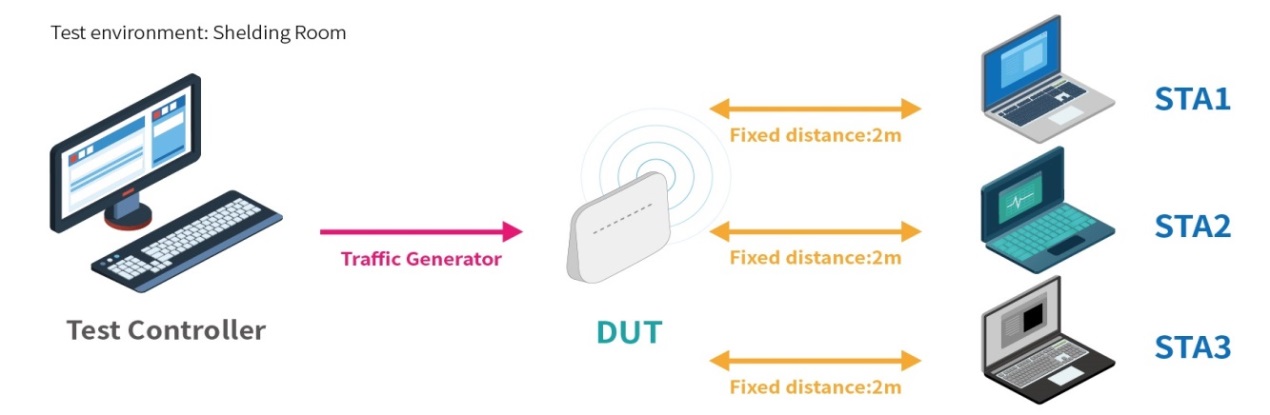

2-3.公平时间调度（Airtime Fairness Test）: 必测项目
公平时间调度是一种通过在最慢的设备上牺牲网络时间来提升整体网络性能的功能。当信号长距离行进或障碍物穿透导致更大的衰减，这使得数据速率处于低水平。当空中资源已经耗尽时，占用具有小MCS的系统的使用过多时间，这对具有大MCS的系统不公平。
测试用例1：
在此路由器的多台系统同时联机平均性能测试，各系统的最大联机数值明显偏差于应有的平均范围。
平均性能预期通过条件：
1. STA1_吞吐量_1必须在(STA2_吞吐量_1与STA1_吞吐量_1)平均值的正负5%的范围内。
2. STA2_吞吐量_1必须在(STA2_t吞吐量_1与STA1_吞吐量t_1)平均值的正负5%的范围内。
3. STA1_吞吐量_2必须在(STA2_吞吐量_1与STA1_吞吐量_1)平均值的正负15%的范围内。
4. STA1_吞吐量_3必须在(STA2_吞吐量_1与STA1_吞吐量_1)平均值的正负15%的范围内。
测试用例2：
在此AP的多台系统同时联机最大性能测试，联机性能明显低于应有的带宽数值。
最大性能预期通过条件：
- STA1_吞吐量_1 + STA2_吞吐量_1 必须大于预期带宽速度 (2.4G: 80 Mbps, 5G: 475Mbps)
- STA1_吞吐量_2 + STA2_吞吐量_2 必须大于预期带宽速度 (2.4G: 54 Mbps, 5G: 280Mbps)
- STA1_吞吐量_3 + STA3_吞吐量_3 必须大于预期带宽速度 (2.4G: 50 Mbps, 5G: 230Mbps)
在本篇文章中，我们介绍了TR-398标准中，关于吞吐量架构的3个测试项目，且这三个测试项目-多用户联机测试、极限性能测试以及公平时间调度均为必测项目。文章结合测试用例，让读者深刻了解测试通过与失败的条件，在接下来的系列文章中，百佳泰将继续带领大家了解测试架构：「覆盖范围」以及「多用户支持」中的多个测试项目以及测试条件，请锁定百佳泰科技文章！
