电气信号自动化量测系统 (AEMS)

AEMS 是一套综合升级的自动化信号完整性量测系统，专为 PCIe 和 USB4/TBT 设计。

此解决方案能够加速 PCIe 和 USB4/TBT 测试流程，缩短测试周期，同时提升测试设备的测试产能与稼动率。

信号品质测试所遇到的挑战

AI与高速运算时代来临，高速数据传输需求不断增加，高速传输的同时逐渐出现信号完整性的问题，因此PCIe电器信号量测成为不可忽略的项目。

PCIe 信号品质量测

●

庞大的测试工作量：
对于基于 PCIe 5.0 的 8-slot (x16) 服务器进行 Tx 测试，需检测多达 4,608 个眼图，整个测试过程大约需要超过 40 工作天才能完成。

●

测试范围受限：
业界普遍将完整测试范围缩减 50% 至 80%，这样的做法会显著影响品质保证的效果，可能导致未能充分检测到潜在问题。

●

品质保证的挑战：
在手动测试的过程中，容易因为操作失误而增加错误发生的风险，进而影响测试结果的准确性和可靠性。

●

AI/自动化解决方案需求：
为了同时提升效率和准确性，业界迫切需要 AI 和自动化技术来优化测试流程，并减少人工操作可能带来的错误风险。

AEMS 概要篇

AEMS 架构与组成

Key Component

① High Speed Lanes Switch
② Allion Test Fixture
③ Holder Structure
④ Automation Control Software

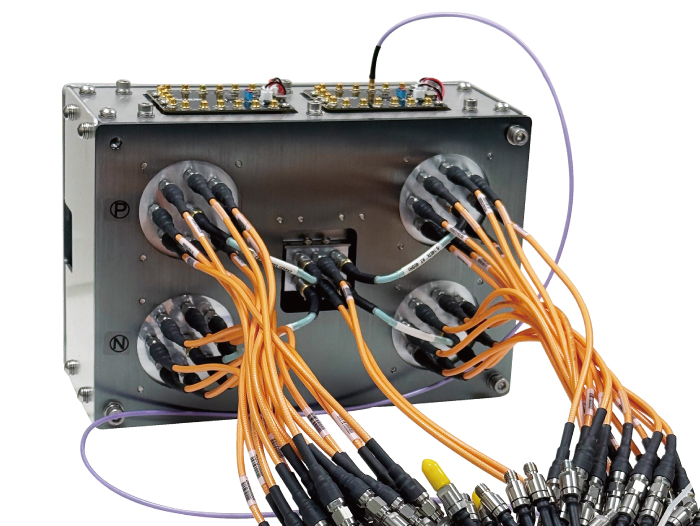

 High Speed Lanes Switch

●  Support up to 2×8 lanes Tx

●  40GHz bandwidth

⇒ Support PCIe 5.0/6.0

●  Total loss budget is calculated

⇒ S4P file will be provided to match with spec

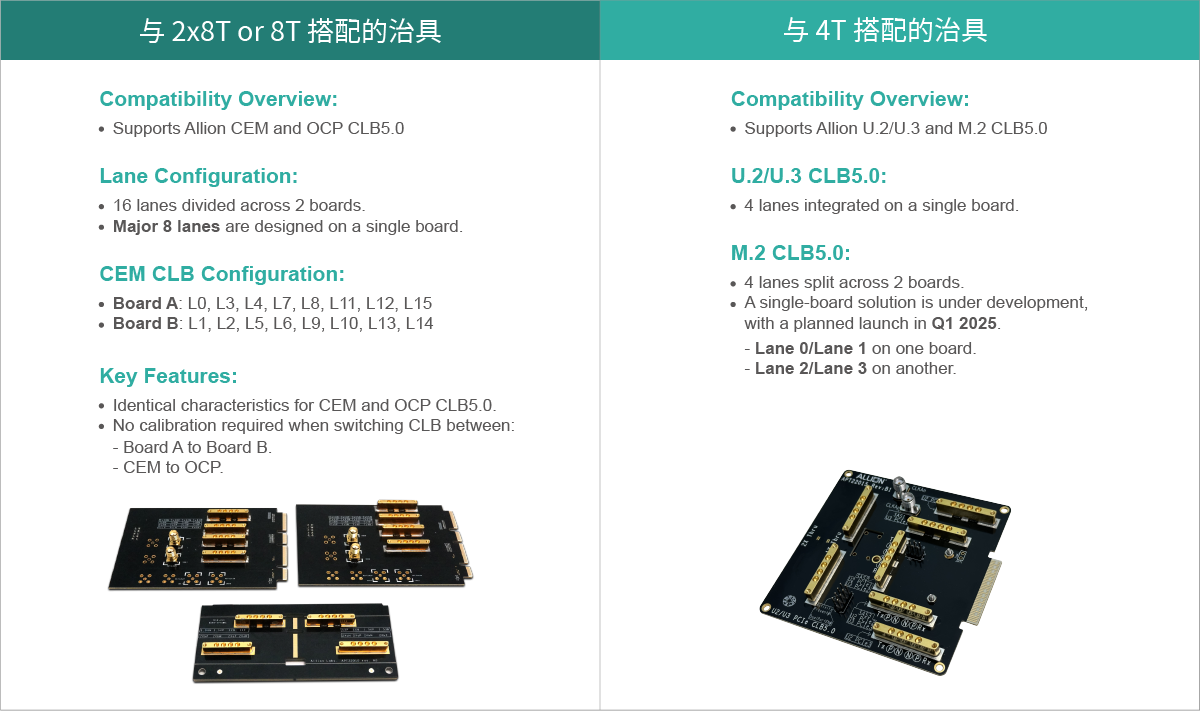

 Allion PCIe Test Fixture

Allion PCIe Test Fixture supports the following form factors:

●  CEM

●  OCP NIC 3.0

●  EDSFF E1/E3

●  U.2/U.3

●  M.2

更多治具细节

 Holder Structure

●  Support 5 axis moving and rotation

⇒ X/Y/Z moving

⇒ Vertical rotation: 180 degrees

⇒ Horizontal rotation: 360 degrees

AEMS 硬件篇

自动化控制软件的三大特点

支持不同世代的测试，能够自动切换配置

可轻松选择测试项目并调整参数，以满足客制化验证需求

支援多线程运行，加速分析并自动产出测试报告

●

自动化切换Lane：
透过控制 High Speed Lanes Switch 自动切换 Lane

●

自动化测试Test Pattern切换：
控制 CMTS 自动切换测试 Test Pattern

●

仪器设定与数据撷取 ：
控制测试仪器加载配置文件并自动撷取或储存波形

●

灵活配置选项 ：
可根据规格的世代、Lane 以及 Preset mode 进行多种配置选择

●

能够同步或独立执行：
转换软件可同时或独立进行

●

无需人力执行：
转换软件可以在没有人的情况下执行

AEMS 软件篇

AEMS 如何助你提升测试效能？ 关键优势一次看！

AEMS 助力 PCIe 测试，有效提升效率！

 PCIe 5.0 CEM/OCP NIC 3.0 Tx 量测结果

●  PCIe 5.0 Test (CEM or OCP NIC 3.0/16 Lanes)

⇒ Tx量测 (Gen1-5, All Preset Mode)

AEMS 测试效果

信号品质测试所遇到的挑战

AI与高速运算时代来临，高速数据传输需求不断增加，高速传输的同时逐渐出现信号完整性的问题，因此电器信号量测成为不可忽略的项目。

USB4 V2 (TBT5) 信号品质量测

●

耗时的端口测试：
对每个 USB4 V2 端口进行 Tx 测试需耗费 7 小时。

●

手动切换Lane：
手动切换Lane，除了增加测试流程的复杂性外，也延长了测试时间。

●

多端口测试挑战：
具有多个 USB4 V2 端口的系统需要大量时间来完成全面性的测试。

●

测试效率难题Demand：
测试单一端口需耗费整整一天，对于多端口测试面临更多的挑战。

AEMS 架构与组成

Key Component

① High Speed Lanes Switch
② Automation Control Software
③ Allion USB4 V2 Microcontroller

 High Speed Lanes Switch

●  Support up to 4 lanes Tx

●  40GHz bandwidth

⇒ Support USB4 V2/TBT5

●  Total loss budget is calculated

⇒ S4P file will be provided to match with spec

Allion USB4 V2 Microcontroller

●  Supports various types of devices

⇒ Including host, device, monitor, and Active cable.

●  Supports USB-IF Electrical Test Tool (ETT)

●  Aligns with USB4 V2 Electrical Test Specification

●  Compatible with USB4 V1 Electrical Test Specification

●  Customizable with USB4 electrical automation solution

了解更多

自动化控制软件的三大特点

支持 Lane 自动切换，提升操作并优化流程效率

可轻松选择测试项目并调整参数，以满足客制化验证需求

支援多线程运行，加速分析并自动产出测试报告

●

自动化切换Lane：
透过控制 High Speed Lanes Switch 自动切换 Lane

●

仪器设定与数据撷取 ：
控制测试仪器加载配置文件并自动撷取或储存波形

●

灵活配置选项 ：
从多种配置中选择，支持灵活测试，除了能够在标准合规模式下执行，也可进行自定义参数测试

●

能够同步或独立执行：
转换软件可同时或独立进行

●

无需人力执行：
转换软件可以在没有人的情况下执行

AEMS 如何助你提升测试效能？ 关键优势一次看！

AEMS 助力 USB4 V2 测试，有效提升效率！

 USB4 V2 Tx 量测结果

●  USB4 V2 Test (4 Lanes)

⇒ Tx量测 (Gen4 Only)

选择 AEMS，突破测试瓶颈!

AEMS 有别于以往传统人为手动测试方式，透过提升效率、准确性和生产力，协助客户加速上市时间，同时确保品质并降低成本。

如您欲了解更多百佳泰电气信号自动化测试系统 (AEMS)，欢迎立即填写咨询窗体或邮件与我们连系。
